종합안내사인

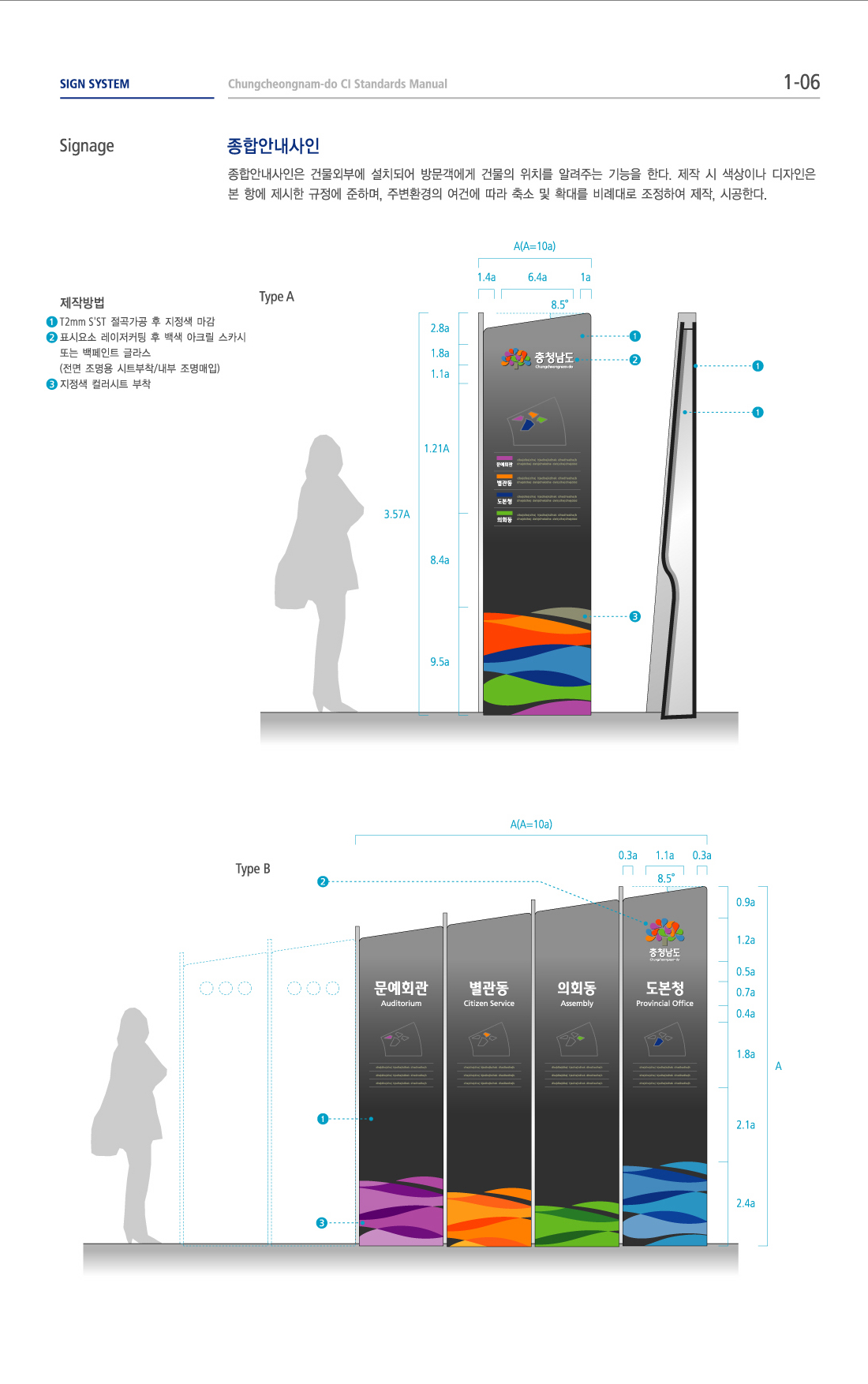

SIGN SYSTEM Chungcheongnam-do CI Standards Manual 1-06

Signage

종합안내사인은 건물외부에 설치되어 방문객에게 건물의 위치를 알려주는 기능을 한다. 제작 시 색상이나 디자인은 본 항에 제시한 규정에 준하며, 주변환경의 여건에 따라 축소 및 확대를 비례대로 조정하여 제작, 시공한다.

• 제작방법
• 1.T2mm S'ST 절곡가공 후 지정색 마감
• 2.표시요소 레이저커팅 후 백색 아크릴 스카시 또는 백페인트 글라스(전면 조명용 시트부착/내부 조명매입)
• 3.지정색 컬러시트 부착

• Type A
• A(A=10a) 1.4a 6.4a 1a
• 3.57A 2.8a 1.9a 1.1a 1.21A 8.4a 9.5a
• 8.5각도

• Type B
• A(A=10a) 0.3a 1.1a 0.3a
• A 0.9a 1.2a 0.5a 0.7a 0.4a 1.8a 2.1a 2.4a
• 8.5각도
